解析深孔鉆結構特點及加工工藝要求

文章作者：臺翰機械　發布時間：2019-04-08 16:15:22　瀏覽次數：3057次

摘要：深孔鉆鏜床用于加工孔徑比（D/L）為1：6以上的深孔，如槍管、炮筒和機床主軸等部件中的深孔。工件旋轉（或工件、刀具同時旋轉）的深孔鉆床類似于臥式車床。深孔鉆床有通用的，專用的和由普通車床改裝的，為了便于冷卻和排屑，深孔鉆床的布局都是臥式的，深孔鉆床的主..

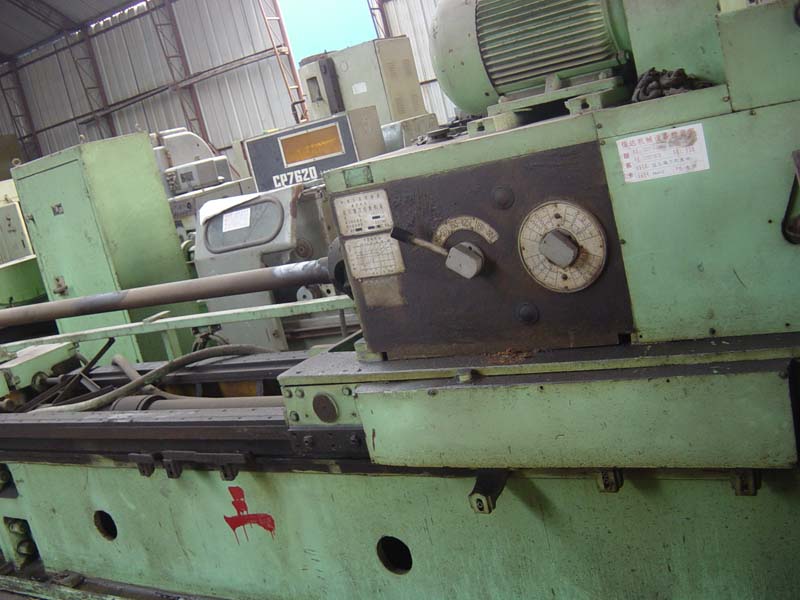

　  深孔鉆鏜床用于加工孔徑比（D/L）為1：6以上的深孔，如槍管、炮筒和機床主軸等部件中的深孔。工件旋轉（或工件、刀具同時旋轉）的深孔鉆床類似于臥式車床。深孔鉆床有通用的，專用的和由普通車床改裝的，為了便于冷卻和排屑，深孔鉆床的布局都是臥式的，深孔鉆床的主參數是Zui大鉆孔深度。適用于機床制造、機車、船舶、煤機、液壓、動力機械、風動機械等行業的鏜削、滾壓加工，使工件粗糙度達0.4-0.8μm。

結構及特點：

　　根據工件的長短，該產品選用兩種加工工件藝：短工件采用授油器授油并液壓頂緊；長工件采用由鏜桿尾部授油，四爪卡盤夾緊。

　　授油器采用創新的主軸式結構形式，承重性能有很大提高，旋轉精度更高。

　　床身導軌采用適宜深孔加工機床的雙矩形導軌，承載能力大，導向精度好；導軌經過了淬火處理，耐磨性較高。

加工工藝要求：

　　1、保證鉆桿支架（其上有鉆桿支承套）、刀具導向套與床頭箱主軸和鉆桿箱主軸的同軸度。

　　2、無級調節進給運動速度。

　　3、足夠壓力、流量和潔凈的切削液系統。

　　4、具有安全控制指示裝置，如主軸載荷（轉矩）表、進給速度表、切削液壓力表、切削液流量控制表、過濾控制器及切削液溫度監測等。

　　5、刀具導向系統。深孔鉆頭在鉆入工件前靠刀具導向保證刀頭準確位置，導向套緊靠在工件端面。
